Wie verbessert ein Schraubenkompressor mit variabler Frequenz die Drucklufteffizienz?

Inhaltsverzeichnis

1. Grundlegendes zu Schraubenkompressoren mit variabler Frequenz
2. Warum sich ändernde Luftnachfrage ein Kostenproblem darstellt
3. So funktioniert die variable Frequenzregelung
4. Hauptvorteile für Industrieanwender
5. Variable Frequenz vs. Betrieb mit fester Geschwindigkeit
6. Wichtige Faktoren bei der Auswahl eines Kompressors
7. Überlegungen zur Installation und zum Systemdesign
8. Wartungspraktiken, die die Leistung schützen
9. Häufige Kauf- und Betriebsfehler
10. Praktische Käufer-Checkliste
11. Häufig gestellte Fragen
12. Abschluss

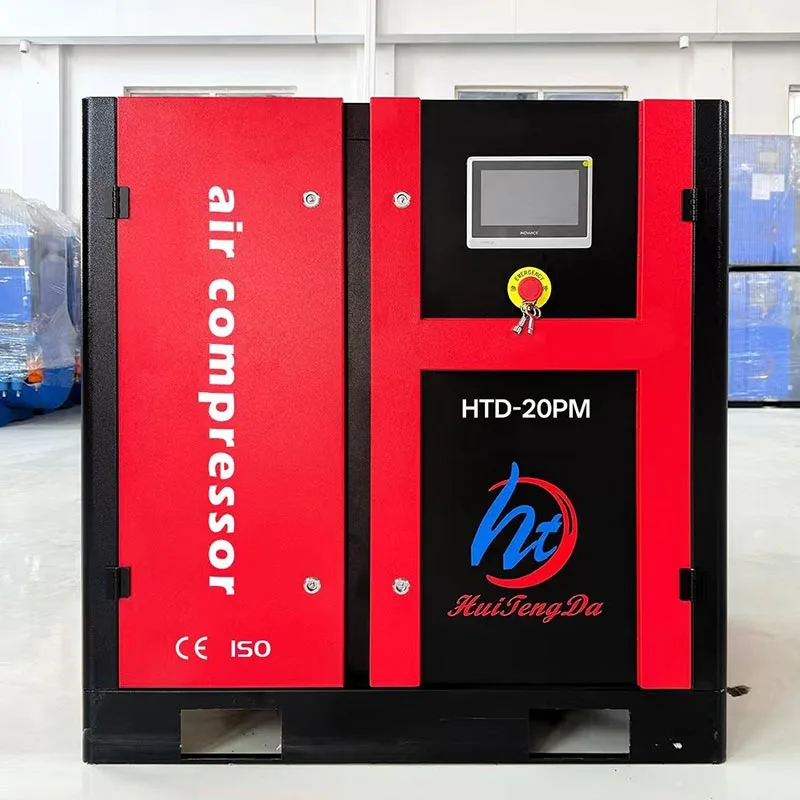

Grundlegendes zu Schraubenkompressoren mit variabler Frequenz

Ein Schraubenkompressor mit variabler Frequenz ist ein industrieller Luftkompressor, der einen Frequenzumrichter, allgemein als VFD bezeichnet, verwendet, um die Drehzahl seines Motors zu regeln. Anstatt bei laufender Maschine mit einer festen Drehzahl zu arbeiten, kann der Kompressor die Motordrehzahl entsprechend der erforderlichen Druckluftmenge erhöhen oder verringern.

Das Grundkonzept ist einfach: Wenn die Fabrik mehr Luft benötigt, erhöht der Kompressor die Leistung; Wenn die Nachfrage sinkt, wird der Motor langsamer. Dadurch eignet sich der Kompressor besonders für Einrichtungen, in denen pneumatische Geräte, Produktionspläne oder Prozessanforderungen zu erheblichen Schwankungen im Luftverbrauch führen.

Der Schraubenkompressionsmechanismus sorgt für eine kontinuierliche Druckluftproduktion, während das System mit variabler Frequenz die Kapazität steuert. Zusammen können diese Technologien bei Anwendungen mit schwankendem Bedarf eine reaktionsschnellere Druckluftlösung als eine herkömmliche Maschine mit fester Geschwindigkeit bieten.

Warum sich ändernde Luftnachfrage ein Kostenproblem darstellt

Eine der häufigsten Herausforderungen bei Druckluftsystemen besteht darin, dass sich der Bedarf im Laufe des Tages ändert. Eine Produktionslinie kann während einer Schicht voll ausgelastet sein, während einer anderen Schicht nur teilweise ausgelastet sein und in Pausen oder Nachtphasen ganz zum Stillstand kommen.

Ein Kompressor mit fester Drehzahl hat nur begrenzte Möglichkeiten, auf diese Änderungen zu reagieren. Zur Regulierung der Kapazität wird im Allgemeinen eine Lade- und Entladesteuerung eingesetzt. Wenn der Systemdruck ein bestimmtes Niveau erreicht, kann es sein, dass der Kompressor entladen wird, obwohl der Motor weiterhin Strom verbraucht. Wenn der Druck nachlässt, lädt es sich wieder auf.

Dieses Betriebsmuster kann ineffizient werden, wenn der durchschnittliche Luftbedarf deutlich unter der maximalen Kapazität des Kompressors liegt. Überdimensionierte Geräte können die Situation verschlimmern, da die Maschine möglicherweise einen Großteil ihrer Betriebszeit im Teillastbetrieb verbringt.

• Produktionspläne können zu großen Unterschieden im Luftbedarf führen.
• Mehrere pneumatische Maschinen können unabhängig voneinander starten und stoppen.
• Luftlecks können eine künstliche Nachfrage erzeugen.
• Die Druckanforderungen können je nach Prozess variieren.
• Ein überdimensionierter Kompressor kann bei geringem Bedarf ineffizient arbeiten.

Für Anlagen, die mit diesen Bedingungen konfrontiert sind, kann die Anpassung der Kompressorleistung an den Echtzeitbedarf eine wichtige Möglichkeit zur Verbesserung der Systemökonomie sein.

So funktioniert die variable Frequenzregelung

Der Frequenzumrichter steuert die elektrische Frequenz, die dem Kompressormotor zugeführt wird. Da die Motordrehzahl mit der elektrischen Frequenz zusammenhängt, kann der Kompressor durch Anpassen der Frequenz seine Drehzahl ändern.

Ein Drucksensor überwacht kontinuierlich das Druckluftsystem. Der Regler vergleicht den tatsächlichen Systemdruck mit dem Solldruck. Wenn der Druck zu sinken beginnt, weil der nachgeschaltete Bedarf steigt, kann der Kompressor beschleunigen. Wenn der Bedarf sinkt und der Systemdruck steigt, kann der Kompressor langsamer werden.

Der genaue Regelbereich und die Leistung hängen vom Kompressordesign, Motor, VFD, Regler, Druckeinstellung, Umgebungsbedingungen und Anwendung ab. Käufer sollten daher die Gesamtleistung des Systems bewerten, anstatt sich nur auf die Motorleistung zu verlassen.

Hauptvorteile für Industrieanwender

1. Bessere Energieanpassung

Der Energieverbrauch ist oft einer der größten laufenden Kosten im Zusammenhang mit Druckluft. Wenn der Produktionsbedarf schwankt, kann der Betrieb mit variabler Drehzahl den Energieverbrauch in Zeiten reduzieren, in denen die volle Kompressorleistung nicht erforderlich ist.

2. Stabilerer Luftdruck

Druckinstabilität kann sich auf pneumatische Werkzeuge, Aktoren, Ventile und Produktionsprozesse auswirken. Ein Schraubenkompressor mit variabler Frequenz kann dynamisch auf Bedarfsänderungen reagieren und dabei helfen, den Druck näher am gewünschten Betriebspunkt zu halten, wenn er richtig dimensioniert und gesteuert wird.

3. Reduziert unnötiges Radfahren

Häufiges Be- und Entladen kann zu ineffizienten Betriebsbedingungen führen. Die variable Geschwindigkeitsregelung ermöglicht eine allmählichere Anpassung der Leistung, was bei Anwendungen mit ständig wechselndem Bedarf von Vorteil sein kann.

4. Flexible Produktionsunterstützung

Hersteller fügen im Laufe der Zeit häufig Produktionsanlagen hinzu. Ein gut ausgewählter Kompressor mit variabler Frequenz kann nützliche Flexibilität bieten, wenn die Nachfrage nicht konstant bleibt oder wenn verschiedene Produktionslinien mit unterschiedlichen Kapazitäten arbeiten.

5. Potenzielle Lebenszykluskostenvorteile

Der Kaufpreis ist nur ein Teil des Kompressoreigentums. Strom, Wartung, Ausfallzeiten, Austauschkomponenten und Betriebsbedingungen beeinflussen alle die Gesamtkosten über die Lebensdauer der Ausrüstung. Ein Kompressor, der der tatsächlichen Last entspricht, kann wirtschaftlicher sein, als einfach die größte verfügbare Maschine auszuwählen.

Variable Frequenz vs. Betrieb mit fester Geschwindigkeit

Sowohl Schraubenkompressoren mit variabler Frequenz als auch Schraubenkompressoren mit fester Drehzahl können effektive industrielle Lösungen sein. Die bessere Wahl hängt vom Anforderungsprofil der Anwendung ab und nicht davon, dass eine Technologie allgemein überlegen ist.

Der wichtigste Schritt besteht darin, vor dem Kauf von Ausrüstung die tatsächliche Luftbedarfskurve zu verstehen.

Wichtige Faktoren bei der Auswahl eines Kompressors

Die Auswahl eines Schraubenkompressors mit variabler Frequenz nur auf der Grundlage der Motorleistung auf dem Typenschild kann zu schlechter Leistung führen. Ein zuverlässigerer Einkaufsprozess beginnt mit dem Druckluftbedarf der Anlage.

1. Erforderlicher Luftstrom:Bestimmen Sie den normalen, Spitzen- und minimalen Luftverbrauch, anstatt sich nur auf die geschätzte Produktionskapazität zu verlassen.
2. Arbeitsdruck:Identifizieren Sie den am Verbrauchsort erforderlichen Druck und berücksichtigen Sie Druckverluste im gesamten Verteilungssystem.
3. Nachfrageschwankungen:Analysieren Sie, ob sich der Luftverbrauch je nach Schicht, Prozess, Saison oder Produktionsplan ändert.
4. Motor- und VFD-Qualität:Das Antriebssystem sollte für den industriellen Dauerbetrieb geeignet sein.
5. Steuerungssystem:Achten Sie auf klare Überwachung, Druckregelung und nützliche Betriebsinformationen.
6. Kühlbedarf:Umgebungstemperatur, Belüftung und Installationsbedingungen können die Leistung und Lebensdauer beeinflussen.
7. Wartungszugang:Filter, Abscheider, Ölsysteme und andere Servicekomponenten sollten einigermaßen zugänglich sein.
8. Kundendienst:Die Verfügbarkeit von Ersatzteilen und technische Unterstützung können für die Produktionskontinuität von entscheidender Bedeutung sein.

Überlegungen zur Installation und zum Systemdesign

Selbst ein hochwertiger Kompressor kann eine schlechte Leistung erbringen, wenn das umgebende Druckluftsystem nicht richtig ausgelegt ist. Bei der Installation muss eine ausreichende Belüftung, eine angemessene elektrische Kapazität, ein ausreichender Wartungsfreiraum und Schutz vor übermäßigem Staub oder Feuchtigkeit gewährleistet sein.

• Installieren Sie den Kompressor in einer sauberen, ausreichend belüfteten Umgebung.
• Halten Sie ausreichend Freiraum für Inspektion und Wartung ein.
• Verwenden Sie ordnungsgemäß dimensionierte elektrische Anschlüsse und Schutzvorrichtungen.
• Entwerfen Sie die Rohrleitungen so, dass unnötige Druckverluste minimiert werden.
• Überprüfen Sie das System auf Druckluftlecks.
• Verwenden Sie für die Anwendung eine geeignete Filterung und Luftaufbereitung.
• Berücksichtigen Sie bei der Beurteilung der Druckstabilität die Empfängerkapazität und das Systemvolumen.
• Halten Sie die Betriebsbedingungen innerhalb der vom Hersteller angegebenen Grenzen.

Ein Druckluftsystem sollte als integriertes Netzwerk und nicht als einzelne Maschine betrachtet werden. Die Verbesserung des Kompressors unter Berücksichtigung von Lecks, restriktiven Rohrleitungen oder ungeeigneten Druckeinstellungen kann dazu führen, dass erhebliche Effizienzpotenziale ungenutzt bleiben.

Wartungspraktiken, die die Leistung schützen

Regelmäßige Wartung trägt dazu bei, die Effizienz des Kompressors zu erhalten und das Risiko unerwarteter Abschaltungen zu verringern. Das genaue Wartungsintervall sollte immer den Empfehlungen des Geräteherstellers und den tatsächlichen Betriebsbedingungen entsprechen.

Betreiber sollten außerdem auf ungewöhnliche Geräusche, Vibrationen, Temperaturschwankungen, Druckinstabilität und ungewöhnlichen Energieverbrauch achten. Eine frühzeitige Erkennung dieser Bedingungen kann dazu beitragen, zu verhindern, dass kleinere Probleme zu kostspieligen Produktionsproblemen werden.

Häufige Kauf- und Betriebsfehler

1. Auswahl der Ausrüstung allein aufgrund der Motorleistung.Die Motorgröße sagt nicht alles aus. Auch der Luftstrom und die spezifische Betriebsleistung spielen eine Rolle.
2. Ignorieren des tatsächlichen Nachfrageprofils.Die maximale Nachfrage ist nicht unbedingt dasselbe wie die durchschnittliche Nachfrage.
3. Druck unnötig hoch einstellen.Höhere Druckanforderungen können den Energieverbrauch erhöhen und sollten durch die Anwendung begründet werden.
4. Vernachlässigung von Druckluftlecks.Ein Kompressor scheint unterdimensioniert zu sein, wenn das eigentliche Problem in der Leckage liegt.
5. Blick auf die Installationsumgebung.Hohe Umgebungstemperaturen, schlechte Belüftung und Verschmutzung können die Zuverlässigkeit beeinträchtigen.
6. Konzentrieren Sie sich nur auf den Kaufpreis.Die Strom- und Wartungskosten können im Laufe der Betriebsdauer der Geräte deutlich an Bedeutung gewinnen.

Diese Fehler sind besonders wichtig für Fabriken, die Ausrüstung für die langfristige Produktion kaufen. Ein technisch geeigneter Kompressor sollte als Teil des gesamten Druckluftsystems und nicht als isolierte Maschine bewertet werden.

Praktische Käufer-Checkliste

Bevor Sie ein Angebot anfordern, bereiten Sie die folgenden Informationen vor:

Die Bereitstellung dieser Informationen ermöglicht es einem Kompressorlieferanten, eine anwendungsspezifischere Empfehlung abzugeben und verringert das Risiko, Geräte zu kaufen, die deutlich über- oder unterdimensioniert sind.

Häufig gestellte Fragen

Abschluss

Ein Schraubenkompressor mit variabler Frequenz basiert auf einem einfachen, aber wichtigen Industrieprinzip: Die Druckluftproduktion sollte auf den tatsächlichen Bedarf reagieren. Durch die Anpassung der Motorgeschwindigkeit kann das System flexibler auf sich ändernde Luftstromanforderungen reagieren und gleichzeitig die Druckstabilität unterstützen und möglicherweise die Energieeffizienz verbessern.

Der Kompressor selbst ist jedoch nur ein Teil der Lösung. Die richtige Dimensionierung, geeignete Druckeinstellungen, effiziente Rohrleitungen, Leckagekontrolle, ordnungsgemäße Installation und regelmäßige Wartung beeinflussen alle das Endergebnis. Hersteller, die ein neues Druckluftsystem evaluieren, sollten diese Faktoren zusammen berücksichtigen, bevor sie eine Kaufentscheidung treffen.

Qingdao Huitengda Machinery Equipment Co., Ltd.konzentriert sich auf Industriemaschinenlösungen und kann Kunden dabei helfen, den Druckluftbedarf je nach Anwendungsbedingungen, Betriebsanforderungen und Gerätekonfiguration zu bewerten. Anstatt einen Kompressor nur auf der Grundlage der Nennleistung auszuwählen, können Kunden mit einem erfahrenen Lieferanten zusammenarbeiten, um eine Lösung zu entwickeln, die besser zu ihren tatsächlichen Produktionsanforderungen passt.
